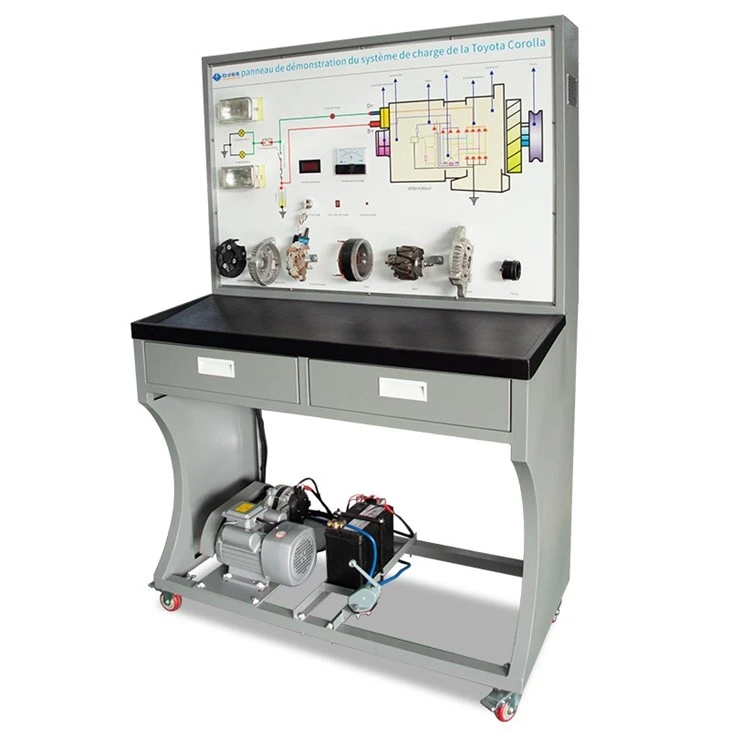

Tableau d'enseignement du système de charge automobile

1. Présentation du produit

LeTableau d'enseignement du système de charge automobileest conçu sur la base d'un véritable système de recharge de véhicule, offrant un affichage complet et intuitif de la structure du système et des principes de fonctionnement. Ce professionneléquipement de formation en électricité automobiledémontre clairement la composition et le processus de fonctionnement du système de recharge automobile, ce qui le rend idéal pour les écoles professionnelles, les collèges techniques et les centres de formation automobile.

L'équipement prend en charge à la fois l'enseignement théorique et la pratique-pratique du démarrage automobile et de la maintenance des systèmes de charge. Grâce à une combinaison de composants réels et de schémas de circuits visuels, les étudiants peuvent directement corréler la structure du système avec la logique électrique, améliorant ainsi leur compréhension deformation sur le système de recharge automobile.

2. Fonctions du produit

2.1 Système de charge opérationnel réel

La carte intègre un système de charge entièrement fonctionnel. Lorsque le contacteur d’allumage est allumé, le moteur entraîne l’alternateur en fonctionnement. Le voyant de charge s'éteint et la tension aux bornes de la batterie augmente, démontrant clairement le processus de fonctionnement réel du système de charge du véhicule.

Les étudiants peuvent surveiller le courant de charge et la tension de la batterie grâce à l'ampèremètre et au voltmètre intégrés-, réalisant ainsi de véritablesformation au diagnostic électrique automobile.

2.2 Analyse du circuit visuel

Le panneau est constitué d'un panneau en plastique-aluminium-de haute qualité, résistant aux chocs, à la contamination, au feu et à l'humidité. La surface est spécialement traitée et imprimée avec un schéma de circuit couleur qui ne se décolore pas.

Les apprenants peuvent comparer les composants physiques avec le schéma de câblage imprimé, les aidant ainsi à comprendre les principes de fonctionnement duConseil de formation sur le système d'alternateur automobile.

2.3 Démonstration de la structure de l'alternateur

Les composants démontés de l'alternateur sont montés directement sur le panneau, permettant aux étudiants de reconnaître visuellement la structure interne de l'ensemble alternateur. Cela améliore la cognition mécanique et la compréhension structurelle dans l’enseignement du système de charge automobile.

2.4 Mesure et détection du signal

Le panneau est équipé de bornes de détection, permettant de tester directement les signaux électriques tels que la résistance, la tension, le courant et la fréquence.

Cette conception prend en charge uneformation au dépannage des systèmes électriques automobiles, y compris la simulation de pannes et la pratique de l'élimination.

3. Spécifications techniques

Dimensions hors tout : 1 200 × 600 × 1 700 mm (L × l × H)

Tension de fonctionnement : 12 V CC.

Température de fonctionnement : -40 degrés à +50 degrés

Moteur asynchrone

Tension : 220 V CA

Puissance : 2,2 KW

Vitesse : 1420 tr/min

Cadre en tube d'acier : 60 × 40 × 3 mm

Armoire : estampage en acier laminé à froid de 1,5 mm-

Roulettes mobiles : 100 × 60 mm

Cette configuration garantit des performances stables à long terme-équipement de formation en laboratoire automobileopération.

Pourquoi choisir notre tableau pédagogique du système de charge automobile ?

Véritable système de charge opérationnel

Formation à la simulation et au diagnostic de défauts

Kit d'outils professionnels intégré inclus

Instruments de mesure de haute-précision

Vidéos pédagogiques et didacticiels complets

Structure durable-de qualité industrielle

Conçu spécifiquement pour l'enseignement professionnel et technique

Notre solution n'est pas seulement un tableau -, c'est un ensemble completsolution de formation professionnelle sur les systèmes de recharge automobilepour les laboratoires automobiles modernes.
